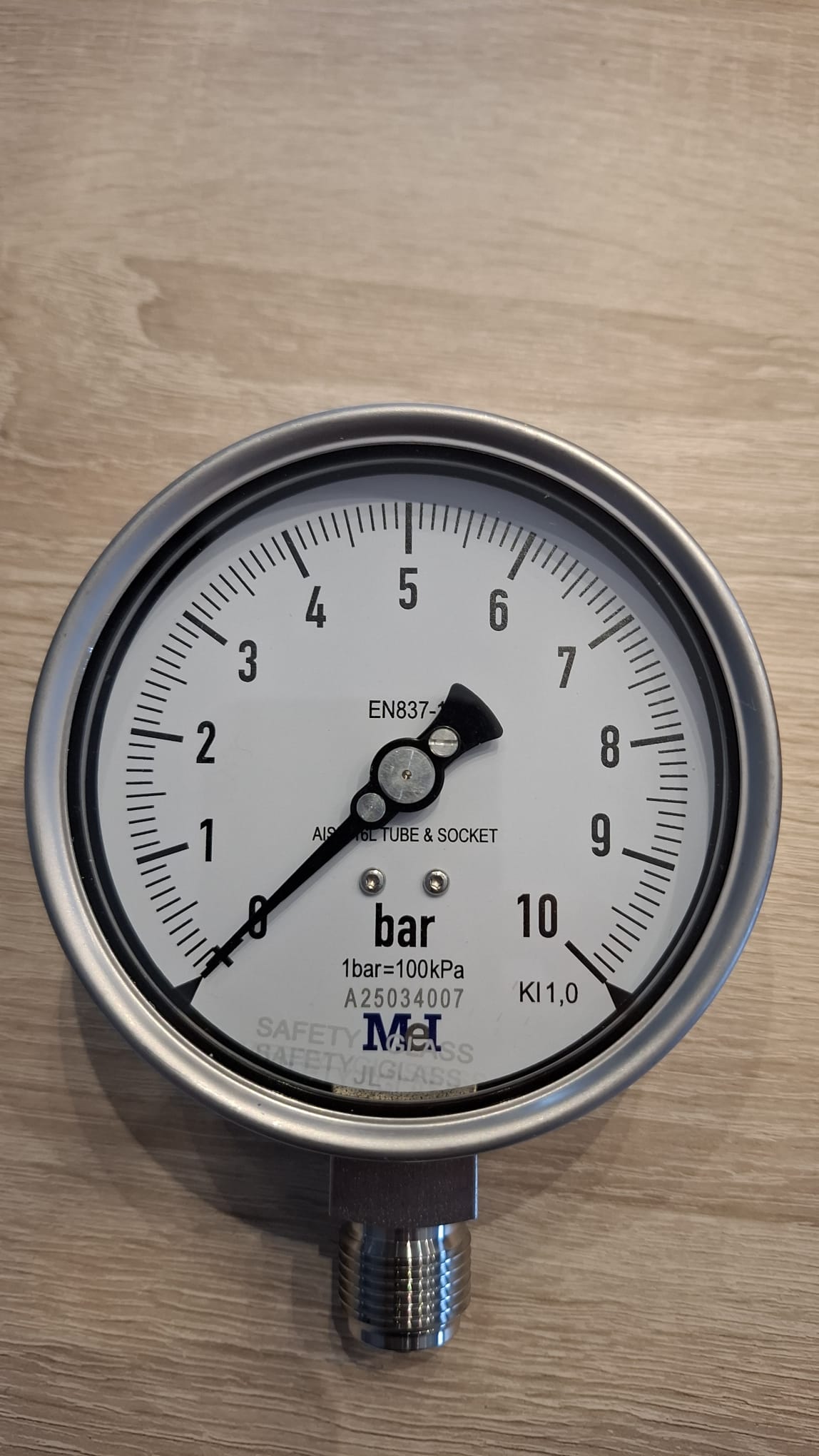

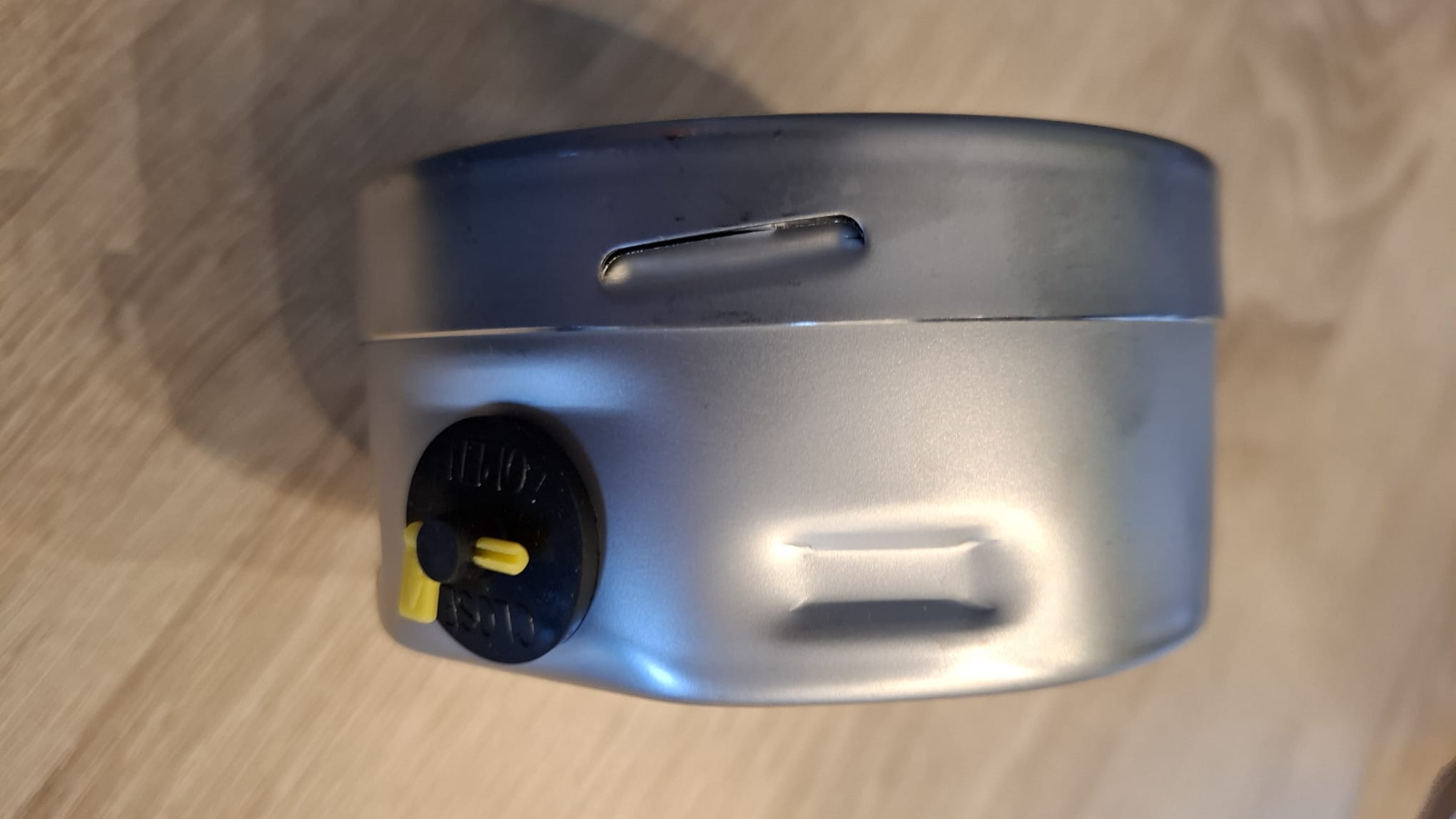

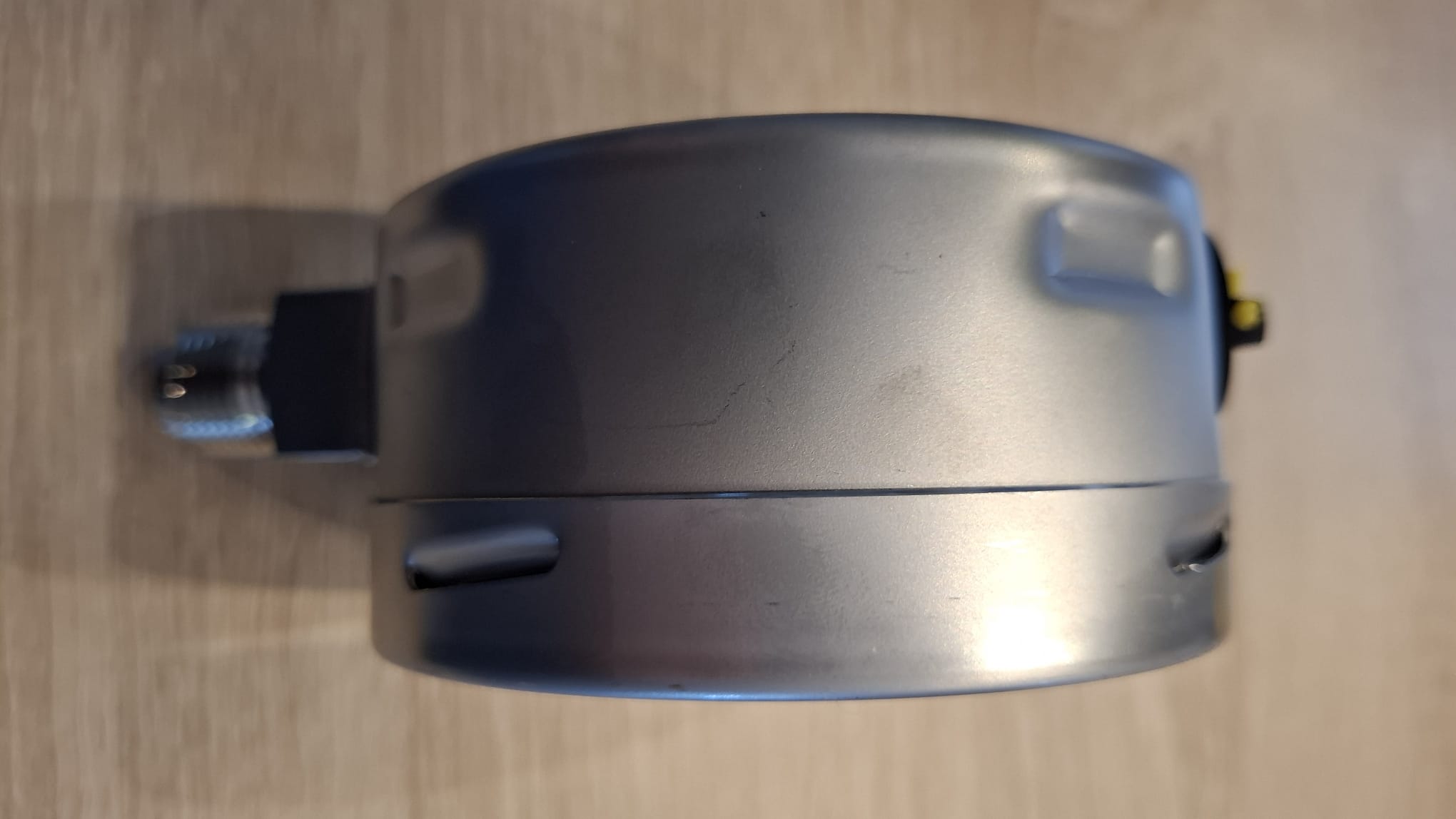

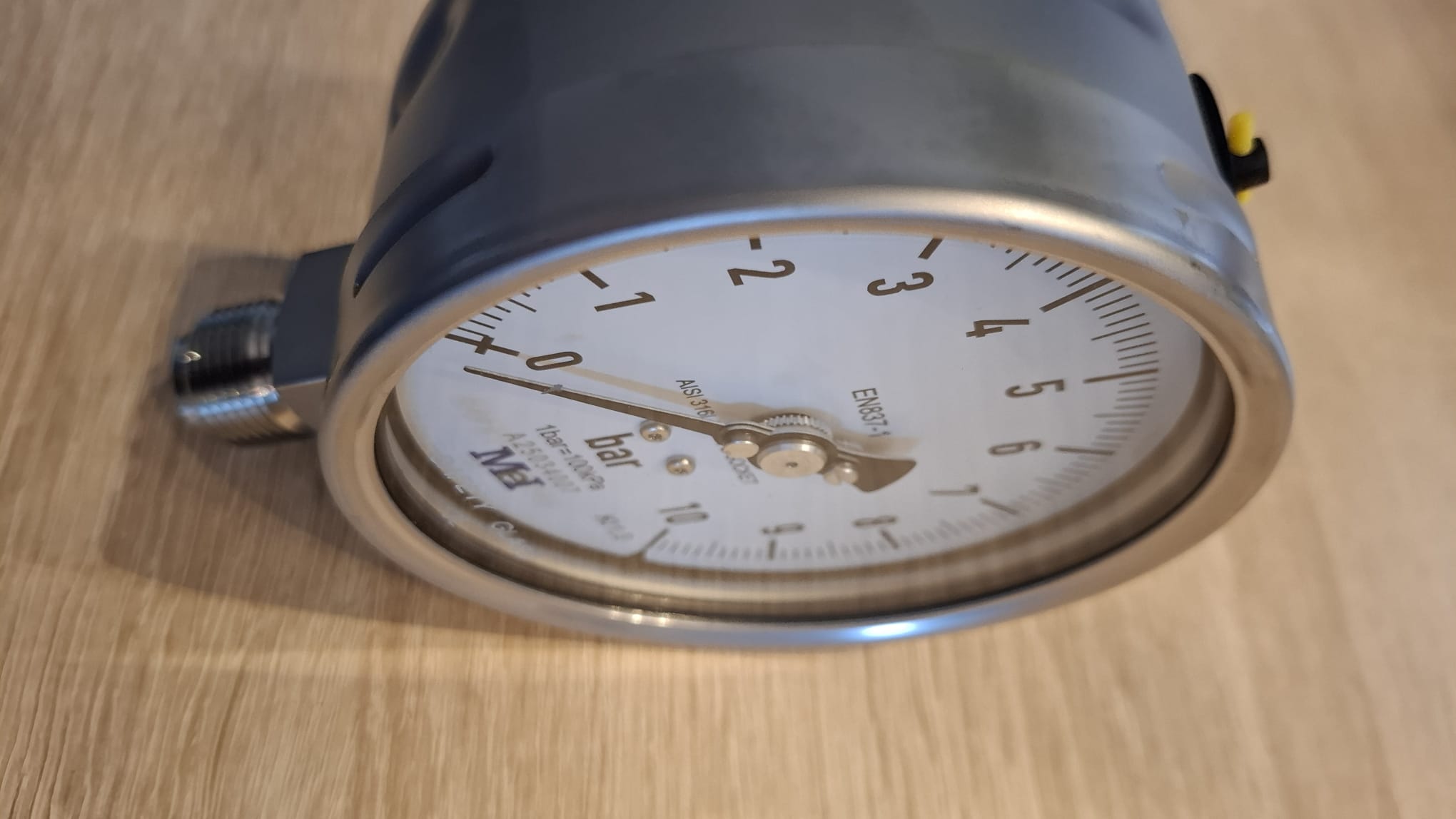

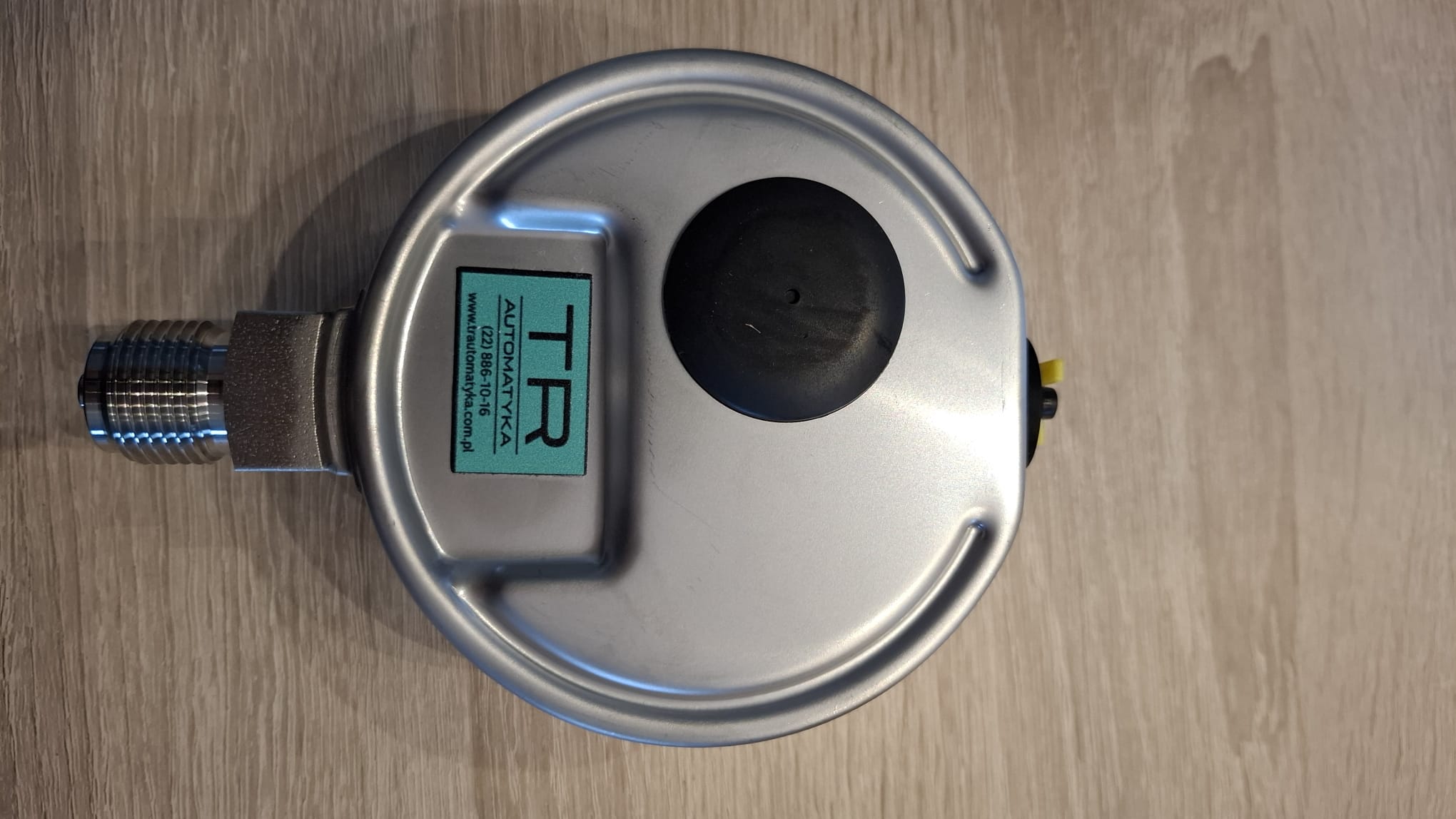

Manometr z rurką Bourdona, stal nierdzewna wersja przemysłowa 100mm AL-100

Manometry wskazówkowe – stal nierdzewna, model AL-100

Ten wysokiej jakości manometr z rurką Bourdona został zaprojektowany specjalnie z myślą o zwiększonych wymaganiach bezpieczeństwa w przemyśle przetwórczym. Obudowa ze stali nierdzewnej. Szkło bezpieczne dla modeli 100mm i 160mm. Przyłącze ze stali nierdzewnej 316L. Klasa dokładności 1%. Wyprodukowano zgodnie ze standardem EN 837-1.

Zastosowanie

Pomiar ciśnienia mediów:

zanieczyszczonych, lepkich, krzepnących,
o niskiej lub wysokiej temperaturze,
agresywnych chemicznie.

Parametry techniczne

Zakres pomiarowy: 0…0,1 MPa do 0…40 MPa oraz od 0 … 0.6 do 0 … 1000 bar
Średnica obudowy: Ø 100 mm
Materiał obudowy, króćca i mechanizmu: stal kwasoodporna (316L)
Szkło ochronne: Security glass
Klasa dokładności: 1%
Produkcja: zgodnie ze standardem EN 837-1

Dodaj do ulubionych

Zarejestruj się i korzystaj z własnych warunków handlowych

Parametr	Wartość / Opis
Typ	Standardowy
Klasa dokładności	Typ 1 zgodnie z EN 837-1 (±1,0% E.S.)
Temperatura otoczenia	-40…+65 ºC
Temperatura medium procesowego	-40…+200 ºC
Temperatura projektowa	maks. +400 ºC
Ciśnienie robocze – stałe	maks. 100% zakresu nominalnego (E.S.)
Ciśnienie robocze – zmienne	90% E.S.
Przeciążenie chwilowe	30% E.S.
Przeciążenie specjalne	50% E.S. dla ≤ 400 bar (maks. 1 godzina)
Stopień ochrony	IP 67 zgodnie z IEC 529
Przyłącze procesowe	AISI 316L
Element sprężysty	Rurka Bourdona ze stali nierdzewnej (AISI 316L)
Spawanie	AISI 316 TIG Argonarc
Obudowa	AISI 304
Pierścień czołowy	Bayonet AISI 304
Szyby	Szkło bezpieczne
Mechanizm wskazań	Stal nierdzewna z wewnętrznymi ogranicznikami minimalnego i maksymalnego ciśnienia (wzmocnione dla DN 150)
Tarcza	Aluminium, biała z czarnymi oznaczeniami
Tarcze specjalne	Zakresy inne niż standardowe lub indywidualne wzory – na zamówienie
Wskazówka	Aluminium, mikrometrycznie regulowana
Uszczelka, zawór bezpieczeństwa, korek napełniający	EPDM
Typ wypełnienia cieczą opcja	Gliceryna 98%
Temperatura otoczenia dla wypełnionych manometrów	maks. 65 ºC (w zależności od cieczy)
Temperatura medium procesowego dla wypełnionych manometrów	maks. +65 ºC
Stopień ochrony dla wypełnionych manometrów	IP 67 zgodnie z IEC 529

Opcje dodatkowe	Kontakty elektryczne, system ciśnieniowy MONEL 400, wypełnienie silikonem,

Konfiguruj

Kod/SKU	Opis	Zakres pomiarowy	Przyłącze	Orientacja	Tarcza
6165120100	Manometr z rurką Bourdona, stal nierdzewna	-1…+0,6 bar	1/2 BSP	Dolna	100
6165120200	Manometr z rurką Bourdona, stal nierdzewna	-1…+1,5 bar	1/2 BSP	Dolna	100
6165120300	Manometr z rurką Bourdona, stal nierdzewna	-1…+3 bar	1/2 BSP	Dolna	100
6165120400	Manometr z rurką Bourdona, stal nierdzewna	-1…+5 bar	1/2 BSP	Dolna	100
6165120500	Manometr z rurką Bourdona, stal nierdzewna	-1…+9 bar	1/2 BSP	Dolna	100
6165120600	Manometr z rurką Bourdona, stal nierdzewna	-1…+15 bar	1/2 BSP	Dolna	100
6165120700	Manometr z rurką Bourdona, stal nierdzewna	-1…+24 bar	1/2 BSP	Dolna	100
6165120800	Manometr z rurką Bourdona, stal nierdzewna	-1…0 bar	1/2 BSP	Dolna	100
6165120900	Manometr z rurką Bourdona, stal nierdzewna	0…0,6 bar	1/2 BSP	Dolna	100
6165121000	Manometr z rurką Bourdona, stal nierdzewna	0…1 bar	1/2 BSP	Dolna	100
6165121100	Manometr z rurką Bourdona, stal nierdzewna	0…1,6 bar	1/2 BSP	Dolna	100
6165121200	Manometr z rurką Bourdona, stal nierdzewna	0…2,5 bar	1/2 BSP	Dolna	100
6165121300	Manometr z rurką Bourdona, stal nierdzewna	0…4 bar	1/2 BSP	Dolna	100
6165121400	Manometr z rurką Bourdona, stal nierdzewna	0…6 bar	1/2 BSP	Dolna	100
6165121500	Manometr z rurką Bourdona, stal nierdzewna	0…10 bar	1/2 BSP	Dolna	100
6165121600	Manometr z rurką Bourdona, stal nierdzewna	0…16 bar	1/2 BSP	Dolna	100
6165121700	Manometr z rurką Bourdona, stal nierdzewna	0…25 bar	1/2 BSP	Dolna	100
6165121800	Manometr z rurką Bourdona, stal nierdzewna	0…40 bar	1/2 BSP	Dolna	100
6165121900	Manometr z rurką Bourdona, stal nierdzewna	0…60 bar	1/2 BSP	Dolna	100
6165122000	Manometr z rurką Bourdona, stal nierdzewna	0…100 bar	1/2 BSP	Dolna	100
6165122100	Manometr z rurką Bourdona, stal nierdzewna	0…160 bar	1/2 BSP	Dolna	100
6165122200	Manometr z rurką Bourdona, stal nierdzewna	0…250 bar	1/2 BSP	Dolna	100
6165122300	Manometr z rurką Bourdona, stal nierdzewna	0…315 bar	1/2 BSP	Dolna	100
6165122400	Manometr z rurką Bourdona, stal nierdzewna	0…400 bar	1/2 BSP	Dolna	100
6165122500	Manometr z rurką Bourdona, stal nierdzewna	0…600 bar	1/2 BSP	Dolna	100
6165122600	Manometr z rurką Bourdona, stal nierdzewna	0…1000 bar	1/2 BSP	Dolna	100
6765120100	Manometr z rurką Bourdona, stal nierdzewna	-1…+0,6 bar	1/2 NPT	Dolna	100
6765120200	Manometr z rurką Bourdona, stal nierdzewna	-1…+1,5 bar	1/2 NPT	Dolna	100
6765120300	Manometr z rurką Bourdona, stal nierdzewna	-1…+3 bar	1/2 NPT	Dolna	100
6765120400	Manometr z rurką Bourdona, stal nierdzewna	-1…+5 bar	1/2 NPT	Dolna	100
6765120500	Manometr z rurką Bourdona, stal nierdzewna	-1…+9 bar	1/2 NPT	Dolna	100
6765120600	Manometr z rurką Bourdona, stal nierdzewna	-1…+15 bar	1/2 NPT	Dolna	100
6765120700	Manometr z rurką Bourdona, stal nierdzewna	-1…+24 bar	1/2 NPT	Dolna	100
6765120800	Manometr z rurką Bourdona, stal nierdzewna	-1…0 bar	1/2 NPT	Dolna	100
6765120900	Manometr z rurką Bourdona, stal nierdzewna	0…0,6 bar	1/2 NPT	Dolna	100
6765121000	Manometr z rurką Bourdona, stal nierdzewna	0…1 bar	1/2 NPT	Dolna	100
6765121100	Manometr z rurką Bourdona, stal nierdzewna	0…1,6 bar	1/2 NPT	Dolna	100
6765121200	Manometr z rurką Bourdona, stal nierdzewna	0…2,5 bar	1/2 NPT	Dolna	100
6765121300	Manometr z rurką Bourdona, stal nierdzewna	0…4 bar	1/2 NPT	Dolna	100
6765121400	Manometr z rurką Bourdona, stal nierdzewna	0…6 bar	1/2 NPT	Dolna	100
6765121500	Manometr z rurką Bourdona, stal nierdzewna	0…10 bar	1/2 NPT	Dolna	100
6765121600	Manometr z rurką Bourdona, stal nierdzewna	0…16 bar	1/2 NPT	Dolna	100
6765121700	Manometr z rurką Bourdona, stal nierdzewna	0…25 bar	1/2 NPT	Dolna	100
6765121800	Manometr z rurką Bourdona, stal nierdzewna	0…40 bar	1/2 NPT	Dolna	100
6765121900	Manometr z rurką Bourdona, stal nierdzewna	0…60 bar	1/2 NPT	Dolna	100
6765122000	Manometr z rurką Bourdona, stal nierdzewna	0…100 bar	1/2 NPT	Dolna	100
6765122100	Manometr z rurką Bourdona, stal nierdzewna	0…160 bar	1/2 NPT	Dolna	100
6765122200	Manometr z rurką Bourdona, stal nierdzewna	0…250 bar	1/2 NPT	Dolna	100
6765122300	Manometr z rurką Bourdona, stal nierdzewna	0…315 bar	1/2 NPT	Dolna	100
6765122400	Manometr z rurką Bourdona, stal nierdzewna	0…400 bar	1/2 NPT	Dolna	100
6765122500	Manometr z rurką Bourdona, stal nierdzewna	0…600 bar	1/2 NPT	Dolna	100
6765122600	Manometr z rurką Bourdona, stal nierdzewna	0…1000 bar	1/2 NPT	Dolna	100
