Name: Flomec przepływomierz owalno-kołowy 1/2'-2' model OM medium zakres: 1 ... 450 l/godz - TR Automatyka
Availability: InStock

Specyfikacja techniczna
Normalny rozmiar	1/2″(13 mm) – 2″ (51 mm)
Zakres przepływu	0,26 GPM(1 L/hr) – 130 GPM(500 L/hr)
Accuracy+ @ 3cp	± 0,5% odczytu (dokładność wynosi ± 0,2% odczytu z opcjonalnym RT14 z korekcją nieliniowości)
Powtarzalność	Zazwyczaj ± 0,03% odczytu
Zakres temperatur:	-40° F to +300° F (-40° C to +150° C)

Konfiguracja produktu

	Model/typ

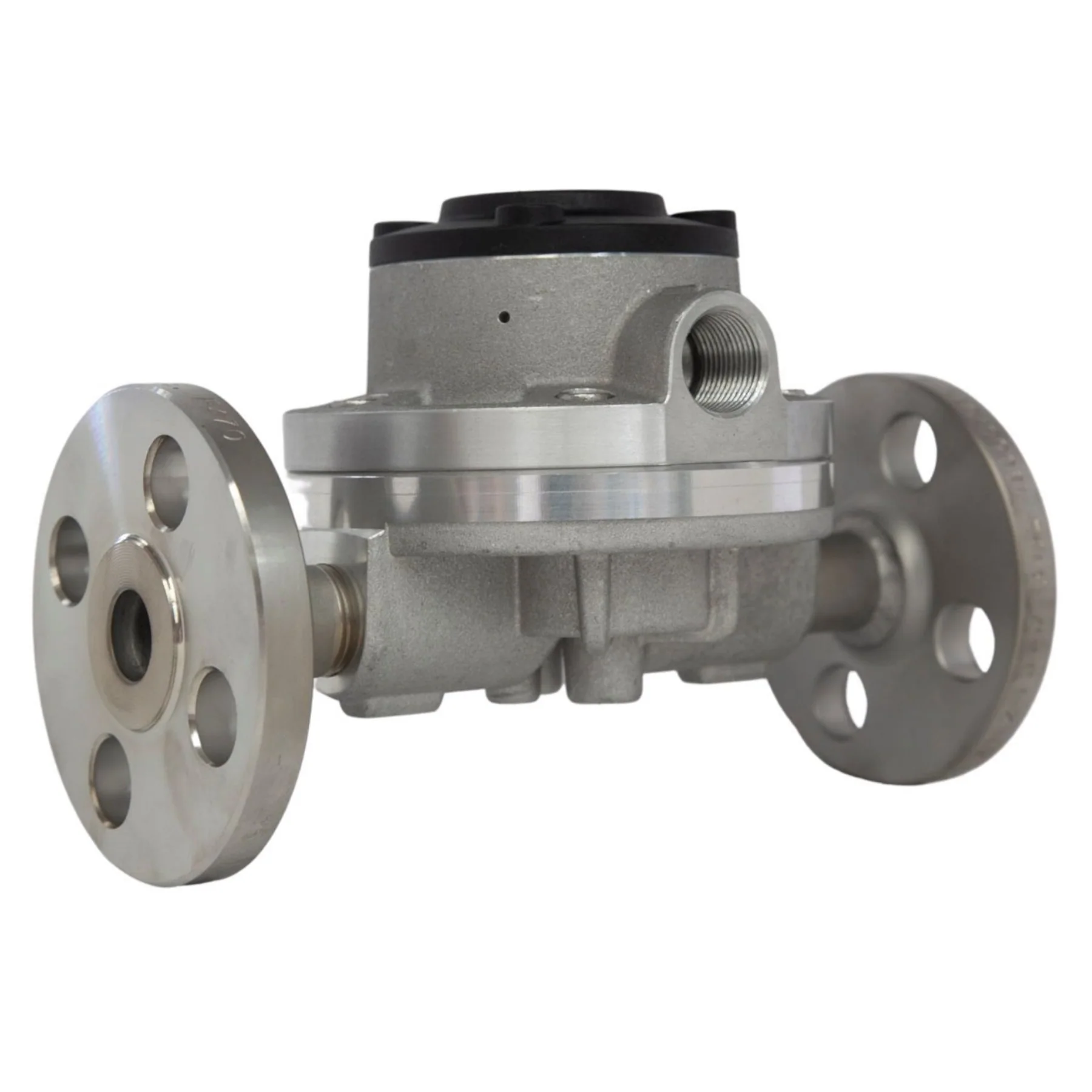

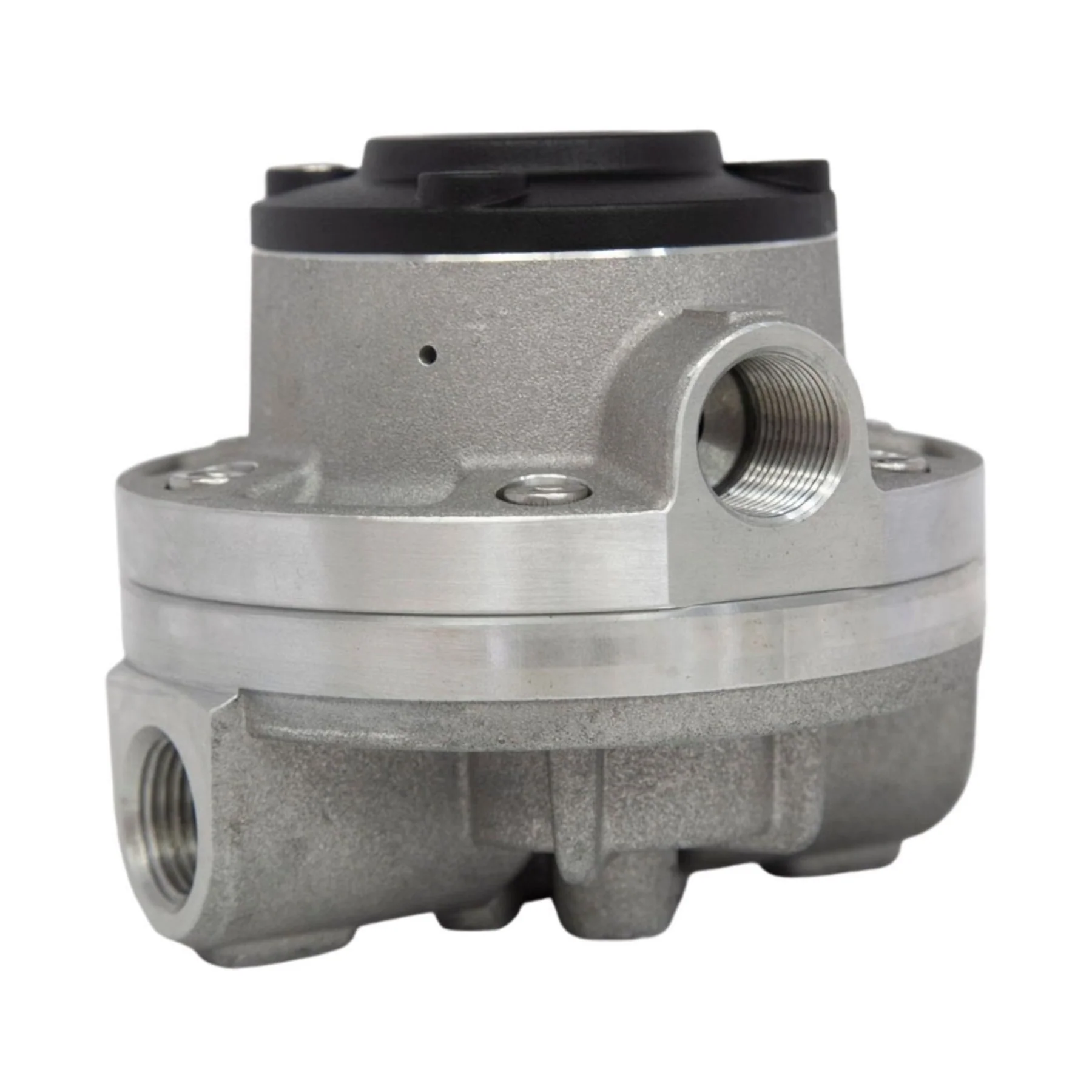

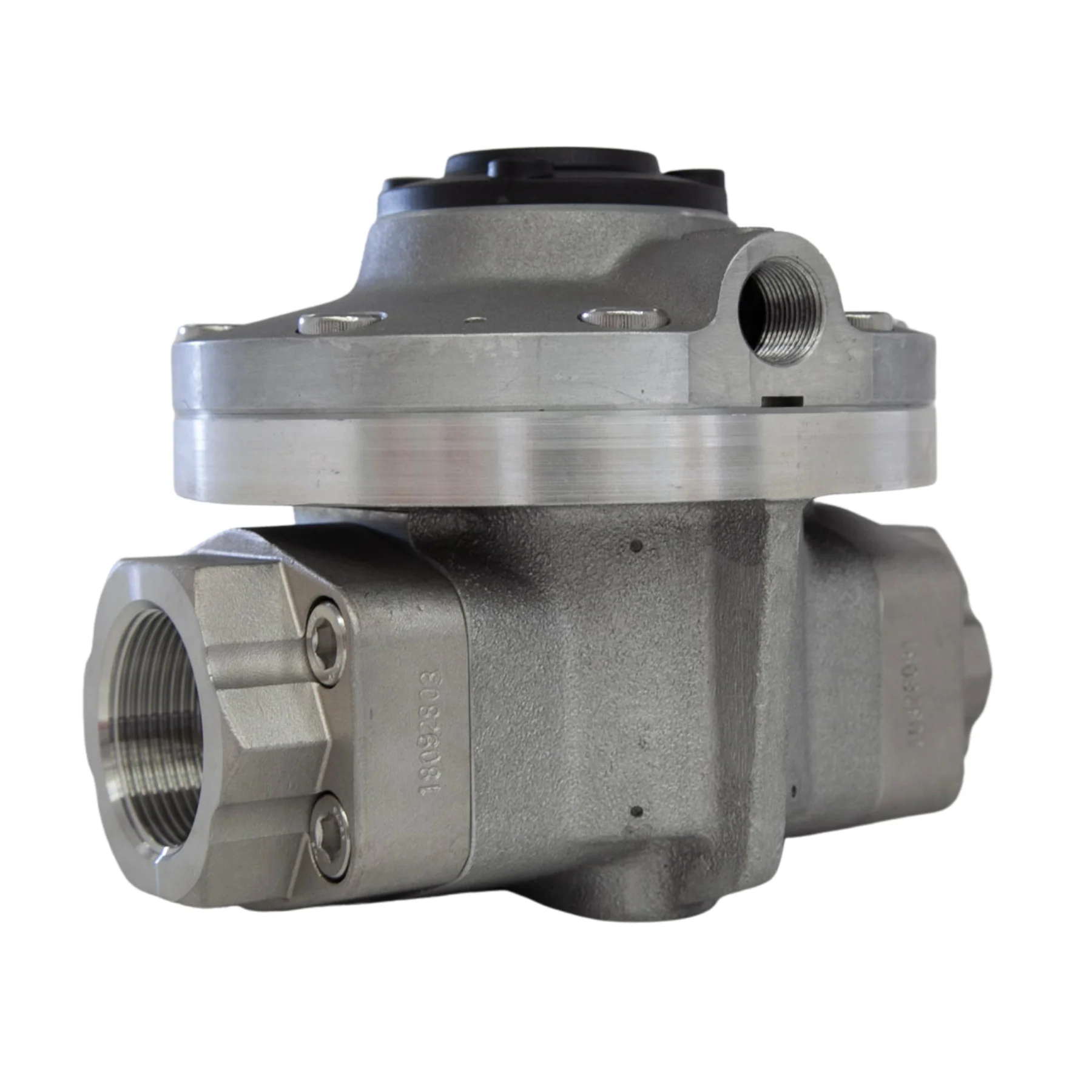

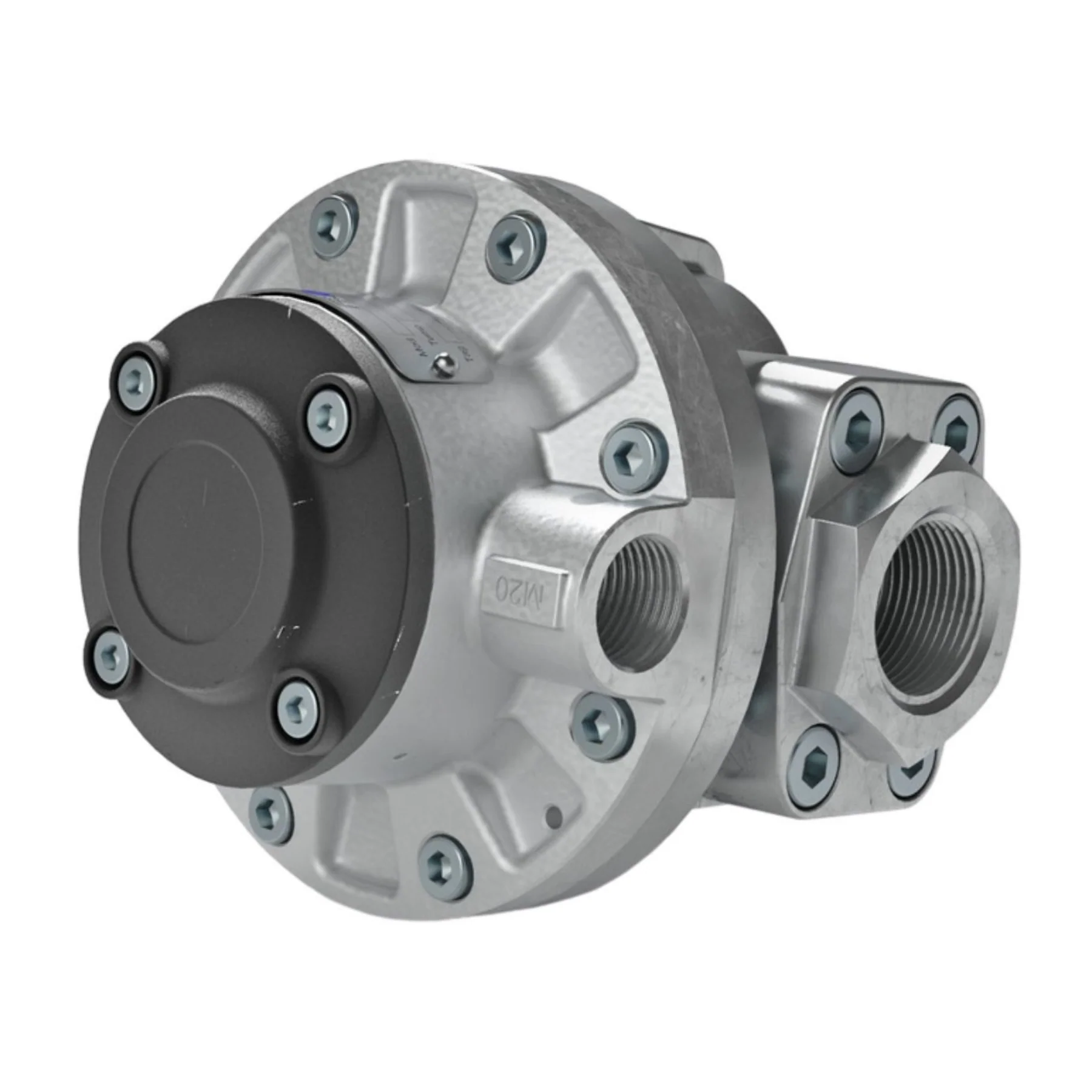

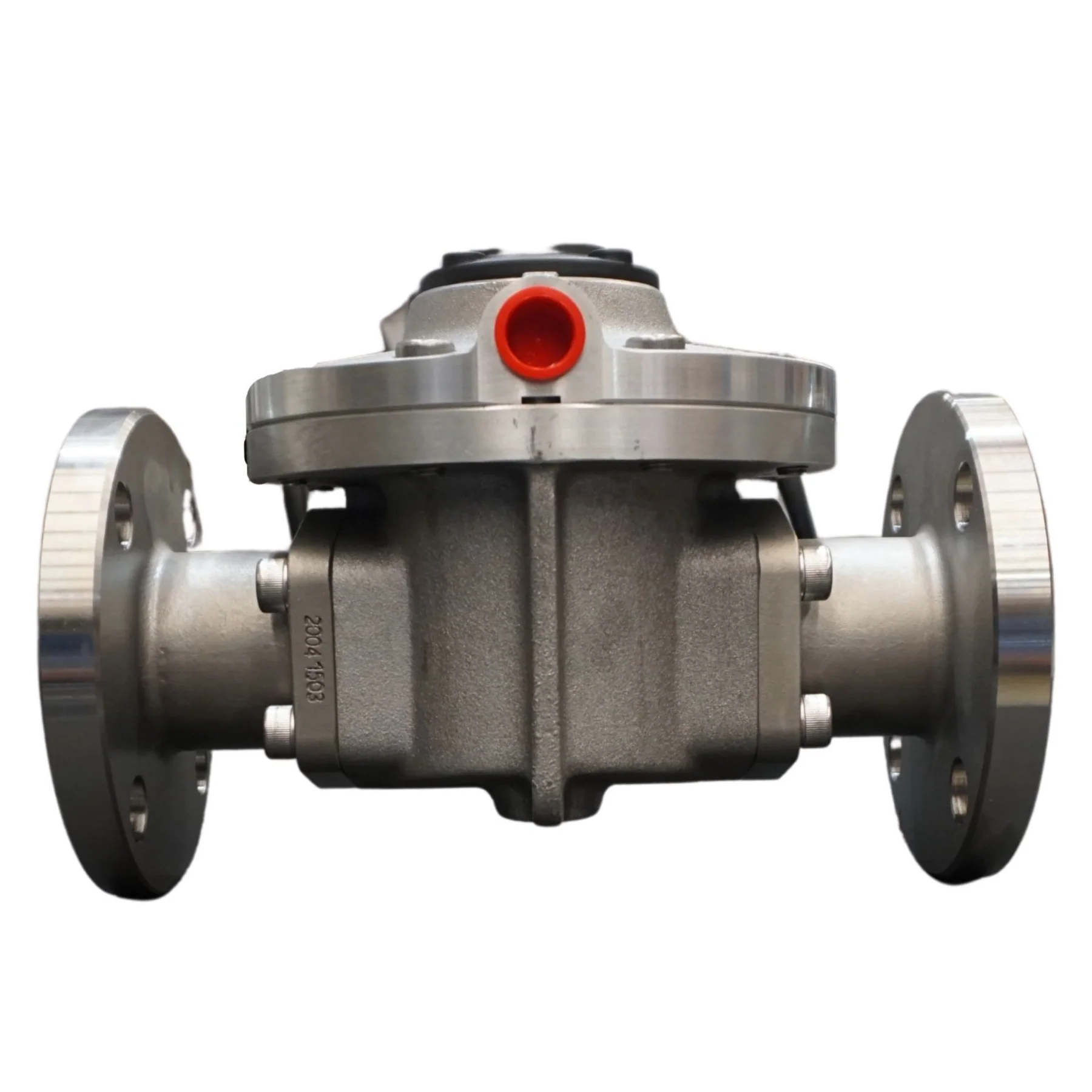

Model	OM015: 1/2” (15mm) przepływomierz owalno-kołowy, 1-40 L/min, 0.26-10.6 USG/min OM025: 1” (25mm) przepływomierz owalno-kołowy, 10-150 L/min, 2.6-40 USG/min OM040: 1.5” (40mm) przepływomierz owalno-kołowy, 15-250 L/min, 4-66 USG/min OM050: 2” (50mm) przepływomierz owalno-kołowy, 30-450 L/min, 8-120 USG/min z wirnikami SS OM050: 2” (50 mm), 8-130 GPM (30-500 l/min) z rotorami PPS
Materiał korpusu	A: Aluminium E: Rozszerzony przepływ aluminium M: Aluminium o średnim ciśnieniu N: Ciśnienie pośrednie Stal nierdzewna S: Stal nierdzewna P: PPS (tylko wirniki PPS, kod temp. 8, BSP/NPT, tylko obszar bezpieczny)
Materiał wirnika/łożyska	00: PPS (nieodpowiedni dla kodu Temp 3) 10: PPS o wysokiej lepkości (nieodpowiedni dla kodu Temp 3) 44: Łożysko wałeczkowe z aluminium/ stali hartowanej (tylko 100E) 51: Łożysko ceramiczne ze stali nierdzewnej / węglowe 71: Łożysko ceramiczne o wysokiej lepkości ze stali nierdzewnej / węglowej
Materiał uszczelnienia	1: Viton (-15° C min. [5° F]) 3: Viton / Kalrez w obudowie teflonowej (min. -15°C [5°F]) 4: Nitryl (nieodpowiedni dla kodu temp. 3) (min. -40°C [-40°F])
Temperatura znamionowa	2: 120° C max. [250° F] 3: 150° C max. [300° F] – Tylko hala, zawiera osłonę zacisków SS 5: Cooling fin for meters with integral display (For temperatures between 80-120° C [176-250° F]) 8: 80° C max. [176° F] – wybór dla mierników z wyświetlaczem, OM008 z wirnikami PPS i OM025P
Połączenie procesowe	0: Brak wyposażenia 1: Gwint wewnętrzny BSPP (G) (ISO 228) 2: Gwint wewnętrzny NPT 3: Trójzaciskowe króćce (1/2″ większe niż rozmiar licznika) 4: ANSI-150 RF kołnierz ANSI-150 RF kołnierzowe – mierniki SS 5: ANSI-300 RF kołnierz 6: PN16 DIN kołnierz Kołnierz DIN – mierniki SS
Wejście kablowe	1: M20 x 1.5mm (M16 x 1.5mm for R4) 2: 1/2″ NPT 6: 3 x 16mm wywiercone otwory (dla R7/F15/F18/F19/F31)

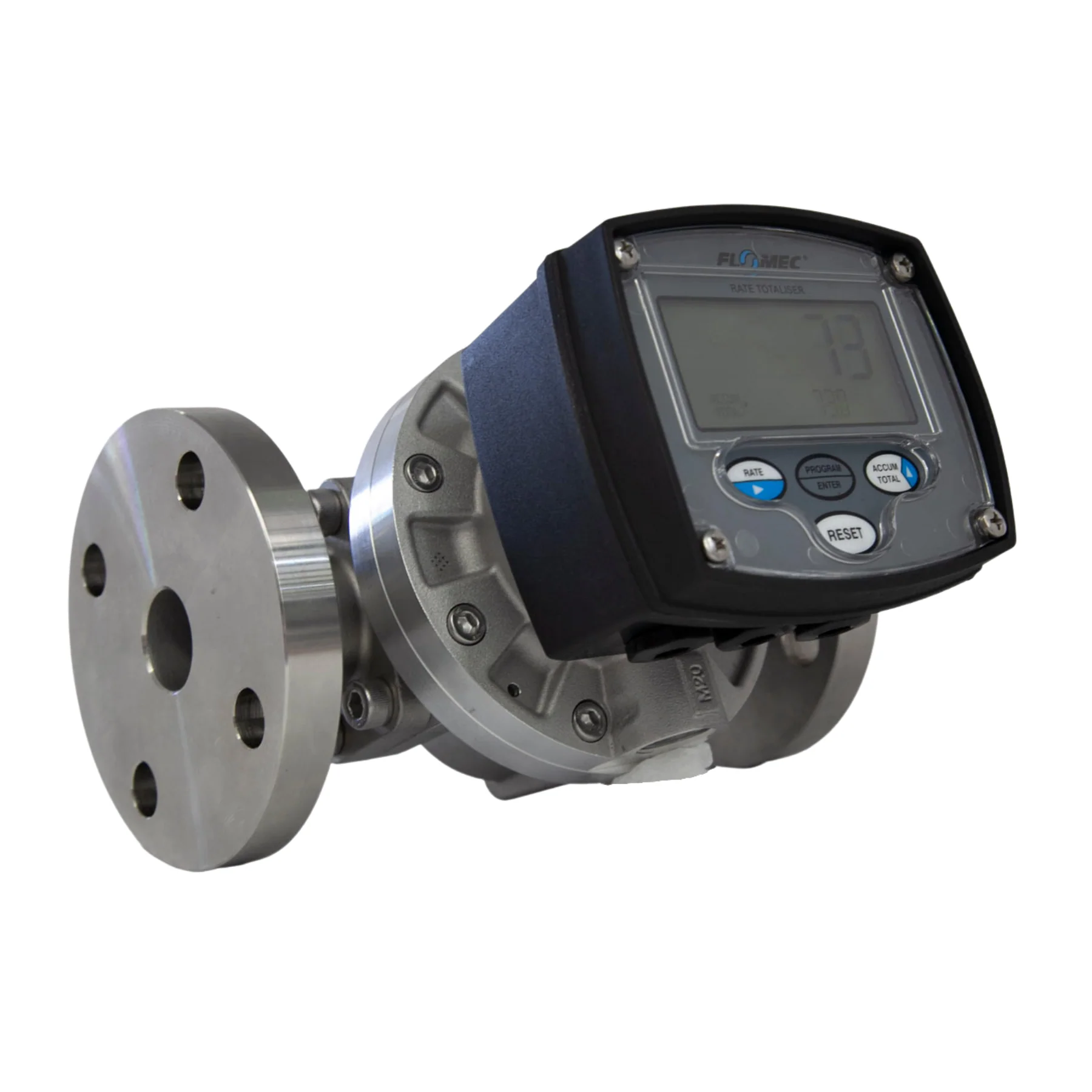

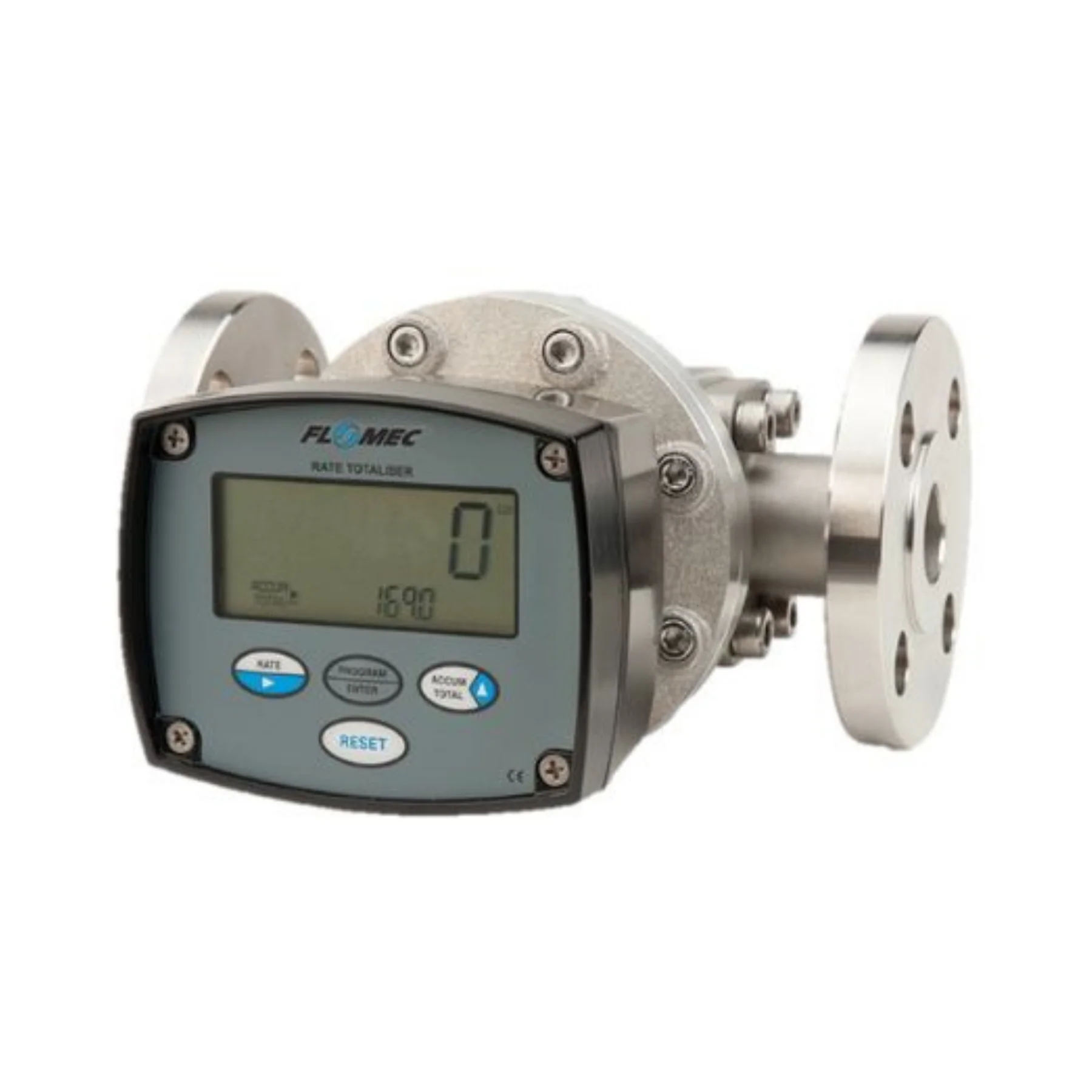

Opcje	(standard): Kontaktron i wyjścia efektu Halla (NPN) SS: Osłona zacisków ze stali nierdzewnej RS:Tylko kontaktron (Uwaga 4) E1: IECEx/ATEX Explosionproof EXd IIB T6…T3 Gb (Note 4) E2: IECEx/ATEX Explosionproof EXd I/IIB T6…T3 Gb (SS meters only) FP: cFMus Approved, USA and Canada, Flameproof Class 1 Zone 1 (Note 4) QP: Impuls kwadraturowy (2x wyjścia NPN) QPN:Impuls kwadraturowy (2x wyjścia NPN) z. Australijska / nowozelandzka homologacja wagi i miary Q1: Połączenie opcji integralnych E1 i QP Q1N: Połączenie opcji zintegrowanych E1 i QPN HR: Wyjście wysokiej rozdzielczości z efektem Halla (NPN) H1: Połączenie opcji E1 i HR Integral R4: Podświetlany licznik RT40 w aluminiowej obudowie (Uwagi 1, 2) Wymaga opcji wejścia kablowego 1 R5: RT14 podświetlany sumator obrotów z wyjściami 4-20 mA i impulsowymi, w obudowie GRN (Uwagi 1, 2) R6: RT14 IECEx/ATEX Iskrobezpieczny sumator obrotów z wyjściami 4-20mA i impulsowymi, w obudowie GRN (Uwagi 1, 2, 4) R7: Podświetlany licznik RT40 w obudowie GRN (Uwagi 1, 2, 5) B11: Jednostopniowy kontroler wsadowy EB11 w obudowie GRN (Uwagi 1, 2) E18: E018 IECEx/ATEX EXd sumator impulsów z wyjściami 4-20mA i impulsowymi, komunikacja HART, w aluminiowej obudowie (Uwagi 2, 3) E19: E018 IECEx/ATEX EXd sumator obrotów z wyjściami 4-20mA i impulsowymi, komunikacja HART, w obudowie SS (Uwagi 2, 3) F15:Dwukierunkowy przepływomierz/licznik F115, wyjścia 4-20 mA i impulsowe, w obudowie GRN (Uwagi 1, 2) F18: Sumator F018 z wyjściami 4-20 mA i impulsowymi oraz komunikacją HART, w obudowie GRN (Uwagi 1, 2, 5) F19: F018 Iskrobezpieczny sumator obrotów z wyjściami 4-20 mA i impulsowymi oraz komunikacją HART, w obudowie GRN (Uwagi 1, 2, 4, 5) F31: Iskrobezpieczny 2-stopniowy sterownik wsadowy (Uwagi 1, 2, 4, 5).
Kalibracja (tylko dla modeli z wyświetlaczem zintegrowanym)	(standard): Wyświetla w litrach G: Wyświetla w galonach amerykańskich
Uwagi	Note 1. Kod temperatury 5 (żebro chłodzące) jest wymagany dla zintegrowanych instrumentów o temperaturze roboczej między 80-120°C [176-250°F]. Note 2. Kod Temp 8 jest wymagany dla zintegrowanych przyrządów o temperaturze roboczej do 80°C maks. [176° F] Note 3. Niedostępne z OM080, OM080E, OM100, OM100E Note 4. Niedostępne z OM025P Note 5. Dostępne tylko z kodem dostępu kablowego 6 Note 6. OM050 z wirnikami PPS 30 – 500 l/min [8 – 130 USG/min] z cieczami smarującymi, nie do użytku NMI.

Karta katalogowa OM medium Flomec

Pobierz
